多屏拼接控制器

· 支持多塊屏幕拼接顯示；

· 支持所有輸入輸出通道都為獨立卡，可以熱插拔，根據需求靈活配置，便于維護;

· 支持Web 操作，以太網和 RS-232 控制;

· 支持在單屏中可開4個窗口，調整為任意長寬比 ;

· 支持RGB、DVI、HDTV、S-Video、NTSC/PAL 輸入信號;

· 支持所有窗口可任意漫游、疊加、縮放;

· 支持RGB 和 DVI 輸出信號;

· 支持平穩地調整輸入信號大小和移動輸入信號.

立即咨詢

常見問題

行業資訊

詳細介紹

      產品描述及應用：

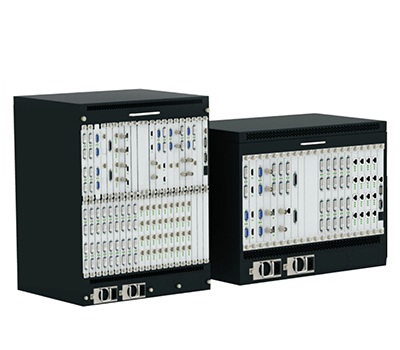

       ZYST-MS3000多屏幕拼接控制器最大能支持40塊屏幕的拼接顯示，并支持多種視頻輸入模式，包括復合視頻（ DVD 或攝像頭信號），電腦信號（VGA 和 DVI 信號）等。其中對復合視頻，能做到NTSC/PAL制式自適應；對計算機視頻，能支持目前幾乎所有的常見顯示分辨率；數字視頻可支持 1080P 高清信號。多屏幕拼接控制器支持 RGB/DVI 同時輸出方式，支持所有常見的現實分辨率。


       ZYST -MS3000 專為移動和惡劣環境設計， 包括作戰指揮中心、海軍和空降控制臺以及軍用運輸裝置等。為了適應惡劣的環境條件，獲得可靠的顯示效果，它在結構上做了許多改進，包括加固機箱、增加空氣過濾以及加強通風等。通過 RS-232 或以太網端口的命令行接口或標準 Web 瀏覽器的圖形化界面，可以輕松地設置并控制所有功能。



      ZYST -MS3000 秉承了中煜視通一貫的出色質量和高可靠性，是要求最苛刻的關鍵任務應用領域的理想解決方案。


技術規格：


                                          型號                  ZYST-MS3000
            實時RGB采集輸入信號格式（RGB輸入通道數）

VGA（Sub-15）或者DVI (DVI-I ) 100路（可選）


單通道最多窗口數   4路

輸入通道最大分辨率（輸入信號格式）

1920X1080 @60Hz DVI 、HDMI、SDI、VGA、Video、NTSC/PAL

             視頻采集視頻輸入通道數100路（可選）

單通道最多視頻窗口數最多4路
           拼接輸出通道輸出信號格式VGA（Sub-15）或者DVI (DVI-I )

最大輸出通道數200路、 級聯可驅動256個顯示單元

輸出通道最大分辨率1920X1080 @60Hz


             控制軟件控制接口串口RS-232 、網口 RJ-45

控制協議串口協議 、TCP/IP

控制軟件多屏幕拼接控制軟件


            其他規格尺寸600cm x 400cm x 400 cm

重量20 Kg

輸入電壓AC 220V-240V 60Hz

功率（備份電源）300W

平均故障時間1+1 冗余備份 （可選）


^
