此文小編跟大家分享的是機房集中監控系統技術方案。本方案根據當前的具體需要，并結合機房集中監控系統建設領域（包括機房環境、機房動力、機房安防、機房消防、機房網絡等）的長期設計、工程經驗，提出了一個既考慮系統的高效率和高度可用性，又同時具有先進性、可靠性和擴展能力的系統集成方案，力爭為您不斷發展提供機房的安全支持。>>>推薦閱讀：《拼接屏方案效果圖》

工程范圍

  機房綜合監控系統。包括機房環境監控子系統、機柜微環境監控子系統、漏水監控子系統、新風監控子系統、空調監控子系統、空氣采樣監測子系統、UPS監控子系統、蓄電池組監控子系統、配電柜監控子系統（含配電開關檢測）、視頻監控子系統、門禁監控子系統、紅外入侵子系統、消防監控子系統、防雷接地監控子系統、設備集中監控系統等部分組成。>>>推薦閱讀：《拼接屏成功案例》

設計的準則

  機房集中監控系統的設計和施工必須符合現行國家法律、法規和相關規定及行業標準，應具備先進性、實用性、可靠性并具有觀賞性、經濟性和管理性。

1.先進性

  機房集中監控系統設計應充分體現信息系統核心的特點，采用目前比較先進的技術和材料，滿足節能環保的要求，考慮未來機房發展趨勢，將數據中心建設成為一個先進的智能化信息數據處理和控制中心。

2.實用性

  所選用的技術和材料均在以往的工程實踐中得到檢驗，都能最大限度的滿足本機房目前及未來發展的需要。

3.可靠性

  設計和選材應符合消防、環保要求，在整體上具有高度的安全性、可靠性。

  機房集中監控系統設計在風格上應簡單明了，軟件開發既滿足功能要求，又降低成本為原則，方案設計應具有較好的性價比。

4.管理性

  必須建立一套全面、完善的機房管理和監控系統（機房集中監控系統）。所選用的設備應具有智能化，可管理的功能，同時采用先進的管理監控系統設備及軟件，實現先進的集中管理監控，實時監控、監測整個機房的運行狀況，實時燈光、語音報警，實時事件記錄，這樣可以迅速確定故障，提高運行可靠性，簡化機房管理人員的維護工作，從而為其數據數據中心安全、可靠的運行提供最有力的保障。

設計要求

  機房集中監控系統的總體解決方案圍繞上述機房建設目標，把計算機機房各組成系統有機的結合起來，根據計算機科學的發展趨勢，長遠規劃，因地制宜，采用優質材料及先進工藝確保環境指標的實現，通過科學合理的設計方案，精心施工、安裝，采用當前國內外先進的技術和新材料、新設備；為計算機設備和工作人員創造一個安全、可靠、寬松、舒適的工作場地，從而能夠保證計算機系統的可靠性；延長計算機系統的使用壽命；滿足計算機用戶的特殊要求。

機房集中監控系統設計總體目標

總體目標

  本方案將環境、動力、安防、IT監控結合在一起，提出建設基于TCP/IP傳輸技術的數字化、網絡化機房監控系統工程。在方案設計里，廣州市信控信息科技有限公司開發的機房智能專業監控組態軟件，結合了多種環境監測傳感設備、前端采集設備，所有的信息采集與控制均通過企業內部的網絡通道進行。

  采用多級結構的監控網建設：即每個機房IP監控單元與監控中心傳輸采用內部專網方式，一旦各個機房的監控網絡建立，將IP監控設備安裝在標準機架上，各自分配好IP地址，實現多個機房的聯網參數監控和告警的查詢、排序、統計等功能。

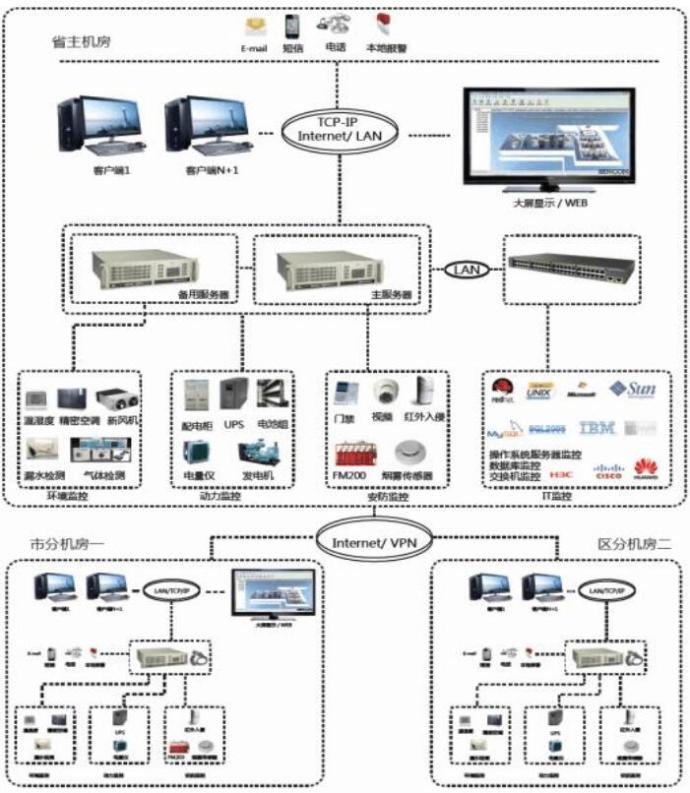

監控系統主要包括三個部分構成：前端采集器、信號采集單元、監控中心。下圖為監控系統拓?fù)鋱D，采用網絡接入監控網可以做到全部聯網。

拼接屏監控系統圖

監控拼接大屏各組成部分：

從功能結構上，本次機房環境監控系統主要涉及環境監控設備、各種動力設備、機電設備和安防子系統，各子系統主要監控對象包括：

監測1個配電柜及列頭柜供電參數的狀態及能耗情況；

監測1個配電柜中各16路配電開關的通斷狀態；

UPS設備：1臺UPS，監測UPS工作狀態、報警狀態和采集各種運行參數；

空調設備：5臺精密空調，系統對其運行參數、運行模式、運行狀態進行全面的監視；在權限之內，可以進行遠程控制啟停和設置參數；

防雷監測：監測由防雷預警系統或者防雷器提供的接點報警信號，監測防雷系統的報警狀態；

新排風系統監測：監測由新排風系統提供的接點報警信號，監測新排風系統的工作狀態；并可以通過軟件進行與門禁、空調等系統的聯動；

紅外報警監測：監測由紅外報警主機提供的接點報警信號，監測紅外報警系統的工作狀態；并可以通過軟件進行與門禁、視頻等系統的聯動；

蓄電池監測：通過安裝蓄電池監測儀，實時監測電池組中單體電壓、電流、溫度、總電壓等參數實現數據采集；

溫濕度監控：3個點，監測機房內溫度、濕度變化；

機柜微環境監控：監測1個重要機柜的環境狀況；

漏水監測：5套,監控機房5臺精密空調下方及空調進出水管的漏水情況；

門禁監控：1套門禁系統，監控現場2道門的人員出入情況，實現“進門指紋驗證＋出門按出門按鈕”；

消防監測：監測由消防控制箱提供的接點報警信號，監測消防監控區的消防報警狀態；
